Автоматическая линия вакуумной упаковки мясопродуктов от немецкого производителя BOSS

Предприятие: УП “Глубокский мясокомбинат” (Витебская область).

Поставка: Ноябрь, 2018.

Описание проекта: Линия предназначена для упаковки мясных и колбасных изделий в барьерные термоусадочные пакеты в вакууме или модифицированной газовой среде.

Автоматическая линия включает в себя:

  • автоматическую двухкамерную вакуум-упаковочную машинуTitan-X950 A,
  • транспортировочный конвейер TB 1,
  • термоусадочный тоннель ATT 77/6,
  • обдувочный (сушильный) тоннель T 1100 A,
  • станцию накопления упакованной продукции AS2.

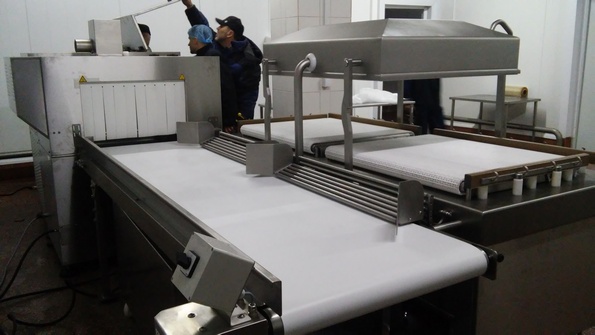

Автоматическая линия упаковки мясопродукции BOSS

1. Автоматическая двухкамерная вакуум-упаковочная машина TITAN-X950 А

Технические параметры:



Габаритные

размеры, м



Размеры камеры, мм

Рабочая длина рейки, мм

Вакуумный насос, м3/час

Произв-сть, цикл/мин

2,25*1,22*1,18

2*(1060*860*210)

2*950+2*700

250

2-3



Двухкамерная вакуум-упаковочная машина TITAN-X950 А

Описание:

  • Надежная в работе конструкция. Высокое качество. Простое техобслуживание. Оптимальная чистка, разработанная согласно нормам HACC,
  • Конструкция машины из высококачественной нержавеющей стали AISI304,
  • Сварка высоким давлением,
  • Надежное штепсельное крепление сварочных планок без кабеля,
  • Наличие запаечной и отрезной струн на каждой сварной планке с раздельной регулировкой температур для чистого отделения излишка пакета,
  • Возможность отключения неиспользуемых сварных планок,
  • L-конфигурация сварных планок,
  • Клавиша быстрой остановки вакуумирования,
  • Простое в работе программируемое сенсорное управление Z 3000 с влагозащищенной панелью позволяет задавать 99 программ,  вакуум до точки кипения,  ступенчатый вакуум, впрыск газа и мягкий обжим,
  • Устройство для впрыска газа: 4*5 форсунок,
  • Функция мягкого обжима,
  • Прочная металлическая крышка со смотровым окном,
  • Автоматическое перемещение крышки с возможностью ручного режима,
  • Автоматическая выгрузка продукции из камеры посредством моторизованного транспортера и рольганга с возможностью отключения,
  • Класс защиты: IP 65,
  • Три комплекта ЗИП (тефлон, струна, уплотнитель крышки, силиконовая прокладка).

2. Транспортировочный конвейер TB 1

Транспортер представляет собой модульный элемент в автоматических вакуумных упаковочных линиях и является соединительным звеном между вакуумной упаковочной машиной и термоусадочным тоннелем. Предназначен для отвода упаковок от вакуум- упаковочной машины и подачи их к термоусадочному тоннелю. Предусмотрена возможность регулировки времени движения ленты.

Технические параметры:

Габаритные

размеры, м

Длина транспортера, мм

Ширина ленты, мм

Скорость ленты, м/сек

2,65*1,00*0,85

2600

700

0,8 / 1,6

Описание:

  • Конструкция из нержавеющей стали,
  • Автоматическое управление от вакуум-упаковочной машины,
  • Переключатель для изменения направления хода (вправо/ влево),
  • Переключатель тихоходности (0,8 м/сек) или быстрого хода (1,6 м/сек).

3. Термоусадочный тоннель ATT 77/6

Технические параметры:

Габариты, мм

980*1250*1500

Размеры погружной платформы, мм

700*650

Макс. масса продукта, кг

50

Глубина погружения, мм

250

Макс. кол-во воды в баке, л ~150

Потребляемая мощность, кВт

19



Термоусадочный и сушильный тоннели. Станция накопления упаковок

Описание:

  • Автоматическая машина погружного действия проходного типа обеспечивает равномерную усадку материала со всех сторон,
  • Конструкция из нержавеющей стали, легко поддается чистке,
  • Начало цикла по фотоэлектрическому барьеру, т.е. нет необходимости в электрическом подключении к вакуумной упаковочной машине,
  • Выключатель с часовым механизмом для предварительного нагрева воды в баке,
  • Цифровая регулировка температуры в баке,
  • Регулируемое время погружения,
  • Запоминание индивидуальных программ,
  • Автоматическое наполнение водой,
  • Подогрев воды: автоматический электрический,
  • Наличие паровой вытяжки с вентилятором,
  • Теплоизоляция, обеспечивающая минимальные потери тепла и защиту от ожогов,
  • Наличие штор, минимизирующих потери тепла и энергии в процессе термоусадки,
  • Наличие сливного устройства,
  • Возможность использования машины без процесса погружения.

4. Обдувочный (сушильный) тоннель T 1100 A

Специально разработан для автоматических  вакуумных упаковочных линий. Готовая вакуумная упаковка после погружения подается с помощью транспортера напрямую в осушитель. Регулируемые по высоте воздушные сопла отвечают за быструю и чистую сушку упаковки.

Технические характеристики:

 Габариты, мм

900*1250*1500

Макс. ширина продукта, мм

650

Макс. высота продукта, мм

250

Потребляемая мощность, кВт

3

Описание:

  • Автоматическая машина проходного типа обеспечивает качественное удаление поверхностной влаги с упакованной продукции,
  • Конструкция из нержавеющей стали,
  • Наличие защитных шторок на входе и выходе,
  • Легко поддается чистке.

5. Станция накопления упакованной продукции AS2

Технические параметры:

Габаритные размеры, мм

Масса, кг

Исполнение

1000*740*800-1100

40

нержавеющая сталь

Станция является выходным модулем линии, куда поступает продукт после прохождения через обдувочный тоннель. Отсюда упаковка забирается оператором.

Виды упакованной продукции



Год поставки: Ноябрь 2018 г.
