Предприятие: ОАО "Поставский молочный завод" (Витебская обл.)

Поставка: Март 2014 г.

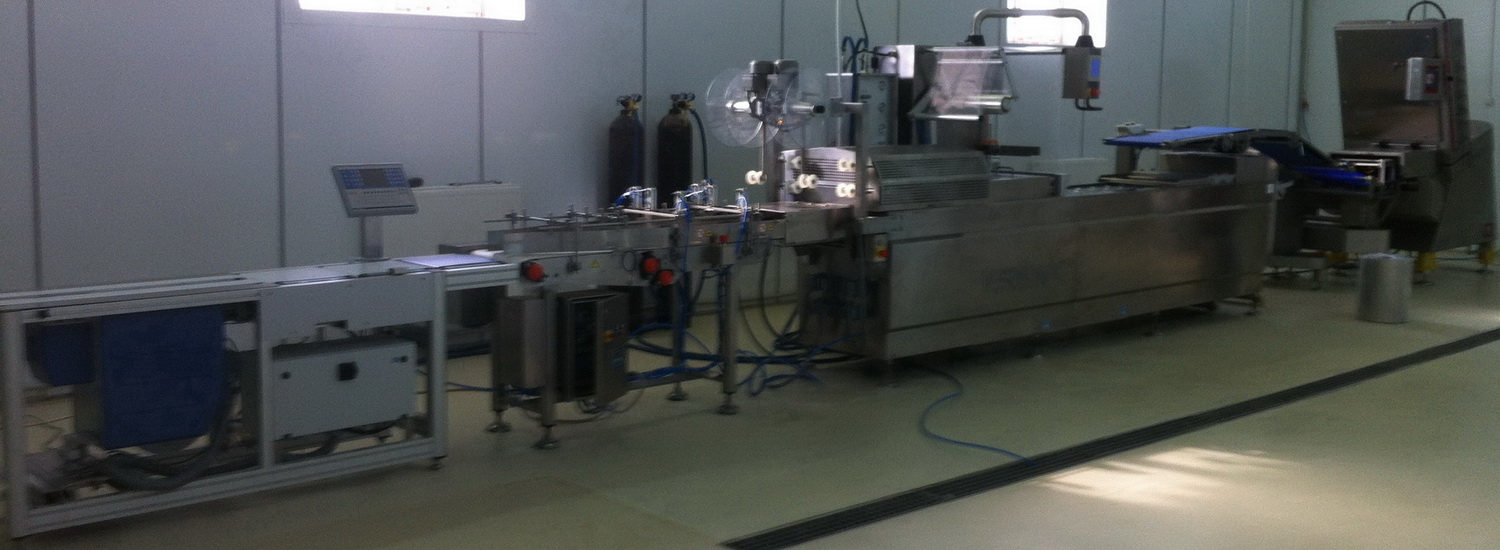

 Линия включает в себя:

• слайсер DIVIDER 660 plus фирмы TREIF (Германия),
• термоформовочную упаковочную машину FREEDOM XL фирмы VERIPACK (Италия) с объединителем потоков,
• систему динамического взвешивания и этикетирования GLM-E 70 фирмы BIZERBA (Германия).

Слайсер DIVIDER 660 plus  обеспечивает высокую гибкость применения, так как смену продукта можно производить без механической переналадки. Слайсер оснащен сенсорным экраном с интуитивно понятной системой меню. Встроенный роутер обеспечивает возможность дистанционной отладки машины.

В DIVIDER 660 plus реализована запатентованная система SAS (одновременная нарезка и раскладка). Обе операции производятся в течение одного рабочего процесса, так что ломтики не могут куда-либо упасть или соскользнуть.

Продукт закладывается в вертикальную шахту, фиксируется с помощью вакуумного держателя и продвигается к серповидному ножу. Подъемный стол принимает нарезанные ломтики и складывает их на разгрузочный транспортер. Нарезать можно прямоугольные  и круглые в сечении продукты. Система STOP&GO позволяет избежать потерь сырья.

Ножевой отсек и камера загрузки откидываются, что обеспечивает легкий доступ, а также удобство разборки и санобработки.

Технические характеристики: Конструкция: нерж сталь Размеры машины, мм:               1900*960*2200 Производительность, рез/мин:                    660 Толщина нарезки, мм:                              0,5-40 Попереч. размеры продукта, мм:         280*160 Макс.длина подачи, мм:                                850 Макс. высота стопки, мм:                              100 Кол-во программ нарезки:                              50 Виды нарезки: стопка, сдвинутая стопка, веер Мощность, кВт:                                              5,5

Основные особенности и преимущества слайсера:

• открытая конструкция и легкий доступ в зону резания,
• оптимальные гигиенические показатели нарезанного продукта,
• безопасная замена ножа; при смене ножа оператор сохраняет удобную позу,
• легкий демонтаж конвейерной ленты для мойки,
• наличие тележки для чистки принадлежностей,
• возможность дистанционной отладки в режиме online,
• наличие сенсорного экрана с интуитивно понятным меню,
• для переналадки не нужны инструменты,
• компактная конструкция.

Для обеспечения точного веса порций в состав слайсера входят устройство контроля веса и станция сортировки по весу; конвейер длиной 2300 мм  подводит нарезанную продукцию к зоне укладки упаковочной машины.

В дополнении к базовой комплектации DIVIDER 660 plus оснащен ручным устройством для заточки ножей и тележкой для хранения принадлежностей слайсера.

Термоформовочная упаковочная машина FREEDOM XL фирмы VERIPACK служит для  упаковки сыра в вакууме и модифицированной газовой атмосфере в мягкую и жесткую пленки.

Технические параметры:   Ширина ниж.пленки, мм:                          421   Макс. ø бобины ниж. пленки, мм:             400 Ширина верх. пленки, мм:                        403  Толщина верх. пленки, мкм:                до 100 Макс. ø бобины верх. пленки, мм:            350 Диаметр катушек, мм:                                76  Макс.глубина вытяжки, мм:                        80

Производительность машины 5-6 цикл/мин; вакуумный насос Busch 300 м³/час; станция предварительного нагрева пленки; форматная комплектация 4.2. (8 упаковок за цикл), уголок для легкого открывания упаковки.

Общие характеристики:

• cтанция формования с возможностью подстройки под величину шага,
• cистема протяжки пленки с шаговым двигателем,
• замедление/ускорение транспортирующей цепи регулируется частотным преобразователем,
• максимальная скорость протяжки пленки:  500 мм/сек.
• система размотки пленки с пневматическим тормозом для обеспечения натяжения,
• автоматическое восстановление шага после ручного управления,
• пневматические клапаны типа ИСО2,
• соответствующая европейским нормам электрическая система,
• класс защиты электрического шкафа IP65,
• микропроцессорная система управления Siemens S7 (99 программ),
• операционная система Windows CE/5.0,
• 6-и дюймовый сенсорный дисплей (touch-screen) на русском языке на поворотном кронштейне для облегчения работы оператора,
• кодовый доступ, указатель производительности, счётчик рабочих тактов, счётчик рабочих часов, счётчик упаковок и т.д.
• система самодиагностики с индикацией неисправностей и способов их устранения.

Машина укомплектована:

• системой подготовки для работы с газовой смесью,
• двухкомпонентным газосмесителем,
• автоматическим анализатором остаточного уровня кислорода Dansensor,
• системой формования сжатым воздухом и вакуумом,
• моторизованным выходным транспортером,
• двумя подъемными устройствами на 80 мм,
• защитными кожухами с концевыми выключателями над зонами формования, запайки, резки,
• системой охлаждения с потреблением воды,
• устройством с 2-м катушками для намотки обрезков пленки,
• системой автоматической смазки транспортных цепей,
• фотоэлементом для работы по фотометке (для верхней плёнки с печатью),
• объединителем потоков,
• набором ЗИП на 4000 часов работы.

Объединитель потоков служит для формирования из нескольких потоков упаковок одного для дальнейшей подачи на систему динамического взвешивания и этикетирования.

Система динамического взвешивания и этикетирования GLM-E 70 фирмы Bizerba предназначена для маркировки веса, фиксированного веса, фиксированной цены.

Дисплей: внутренний VGA-дисплей и панель управления GT-6M, Размеры  упаковки, мм: от 40*40*>1 до 300*300*250, Техника печати: прямая термопечать, скорость печати до 150 мм/с, разрешение печати 8 точек/мм, ширина печати 80 мм, Размеры этикетки: от 40*40 до 100*100 мм Рулон этикеток: ø сердечника 76 мм или 40 мм, внешний ø до 300 мм, Интерфейсы: RS485, Ethernet, Габаритные размеры: 1221*914*1824 мм

Технические характеристики и описание:

• класс защиты IP54,
• позиционирование аппликатора снизу;
• диапазон взвешивания 6кг/e=1г,
• направление транспортировки: справа налево,
• рабочая высота: 800-970 мм,
• барьер: фоторелейный горизонтальный,
• подающий транспортер: 300*300 мм,
• разделяющий транспортер: 300*300 мм,
• весовой транспортер: 300*300 мм,
• этикетировочный транспортер: 300*500 мм,
• производительность этикетирования:  до70 уп/мин.

Этикетировочный модуль GLM-E с печатающим устройством выполнен по классу защиты IP20;  имеет нижний аппликатор этикетки.

Графический терминал GT-6M предназначен для управления этикетировщиком. Имеет буквенно-цифровую пленочную клавиатуру и дисплей 1/4 VGA. Класс защиты: IP54.

Дата поставки: март 2014 г.
